Um tanque de armazenamento ou de armazenagem também designado por reservatório é um recipiente destinado a armazenar fluidos à pressão atmosférica e a pressões superiores à atmosférica. Na indústria de processo, a maior parte dos tanques de armazenamento são construídos de acordo com os requisitos definidos pelo código americano API 650. Estes tanques podem ter dimensões variadas, indo desde 2 ou 3 m de diâmetro até 50 m ou mais. Estão regra geral, instalados no interior de bacias de contenção com a finalidade de conter os derrames em caso de rotura do tanque. A sua construção pode ser feita com teto fixo ou flutuante, interno ou externo, dependendo sempre das características e o tipo de produto a armazenar. É de extrema importância realizarem-se, de forma regular e periódica, a verificação e limpeza das estruturas e equipamentos utilizados para armazenar os produtos. Desta forma, garante-se que as características dos produtos não se alteram, bem como, evitar-se ou amenizar-se a possibilidade de contaminação do meio ambiente por degradação dos tanques .





Tipos de tanques



Os tanques, consoante a sua finalidade, podem classificar-se em 4 categorias: Teto, forma, localização e utilização.

Quanto ao teto este pode ser

· Fixo

São geralmente utilizados para armazenar petróleo e seus derivados, sendo formados na sua maior parte por caldeiras Estão presentes em refinarias, oleodutos e terminais. Estão subdivididos em: tanques de teto fixo, tanques de teto móvel, tanques de teto fixo com diafragma flexível e tanques de teto flutuantes. Cada um destes pode apresentar várias formas de tetos

1. Teto Cônico : Possui uma estrutura de um cone reto.

2. Teto Curvo : Possui uma estrutura de uma calota esférica.

3. Teto em Gomos: É igual ao tipo dois, mas o teto é constituído por várias placas de chapas



Móvel



Neste gênero de tanque o seu teto desloca-se de acordo com a pressão exercida pelo vapor. Devido a esses movimentos, é necessário a existência de dispositivos de segurança, com a finalidade de evitar acidentes provocados por um possível excesso de pressão. Para evitar as perdas com a evaporação, usa-se um vedante entre o teto e a parede do tanque













Fixo c/ diafragma flexível

Nestes tanques há uma grande capacidade de variar o espaço, pois a pressão interna modifica-se alterando o volume do vapor. Essa variação é feita pela deformidade de um revestimento que age internamente como uma membrana flexível, sendo normalmente usado plástico na sua fabricação para suportar a expansão liquida ou gasosa do fluido. É muito usado em sistemas fechados, ajudando a diminuir os prejuízos causados pela acumulação de vapores indesejados



Flutuante

Neste tipo de tanque  o teto flutua sobre o produto que está armazenado. Dessa forma a cobertura movimenta-se de acordo com o esvaziamento ou enchimento. A razão principal pelo qual são utilizados é por reduzirem as perdas do produto em conseqüência da evaporação. Estes tanques devem possuir um sistema de selagem visto que o seu teto flutuante, move-se internamente em relação ao costado (parede do tanque)





Em relação à forma os tanques podem ser





Cilíndricos

São todos aqueles cujo formato tem a forma cilíndrica, ou seja, corpo longo e arredondado de igual diâmetro em todo o comprimento. Estes podem ser verticais ou horizontais





Esféricos

Entre todos os tipos de tanques de armazenamento, o mais recomendado e usado para armazenar gás é o tanque esférico . A sua forma geométrica não permite, quando esvaziado, que nenhum resíduo ou sobra de gás permaneça no interior do tanque. Não não apresentavértices, o que possibilita uma libertação mais eficaz do gás contido nele. Seguindo tal raciocínio, grande parte das empresas e indústrias que utilizam de tanques para armazenamento de gás fazem uso do tipo esférico. Como qualquer tanque, este também precisa de ser inspecionado periodicamente para prevenção de acidentes. Na primeira década dos anos 2001 as inspeções eram feitas manualmente apenas em alguns pontos específicos, apresentado custos elevados e consumindo muito tempo. Em igual período notou-se um crescimento mundial do uso de gás natural e a conseqüente expansão desse mercado, de tal forma que se passou a usar este tanque para transportar grandes quantidades de gás natural liquefeito(GNL) através do oceano. Normalmente, cada navio  carrega até cinco desses tanques esféricos de alumínio com uma capacidade combinada de até 35 milhões de galões – energia suficiente para abastecer, num dia, aproximadamente 16 milhões de residências



A utilização dos tanques é variada, podendo ser de :



· Serviço

O tanque de serviço ficam entre o tanque de armazenamento e o equipamento utilizado para queimar combustível. Têm baixa capacidade e têm como função principal conter combustível perto do ponto de consumo quando o tanque de armazenagem estiver muito longe



· Postos de serviço

Este gênero de tanques encontra-se mais freqüentemente em postos de abastecimento e centros de abastecimento, destinados na sua maior parte ao armazenamento e distribuição de produtos derivados do petróleo, como a gasolina ou o gasóleo. Os postos de abastecimento, mais conhecidos como bombas de gasolina, são locais onde se comercializa, principalmente, combustíveis para automóveis. Os centros de abastecimento estão mais vocacionados para servir grandes empresas que têm um volume de combustíveis muito grande. Estas empresas vão desde companhias de transportes terrestres, marítimos, aéreos, ferroviários, a cooperativas e clubes, entre outras. Os tanques instalados nestes locais tem a particularidade de possuir uma parede dupla em aço-carbono e funcionarem à pressão atmosférica .



· Óleos Lubrificantes

Esses tanques subterrâneos são utilizados para o armazenamento temporário de óleos lubrificantes, provenientes das trocas efetuada nos veículos, até ao destino final adequado. Por se tratar de resíduos com pouco valor comercial, estes reservatórios não possuem os mesmos cuidados que os tanques de armazenamento de combustíveis fósseis, e o controlo do stock não costuma ser rigoroso não sendo efetuado testes com regularidade nesses tanques com o intuito de confirmar a seu estancamento. São encontrados vários postos de revenda de combustível, que ainda utilizam caixas subterrâneas construídas em alvenaria, sendo absolutamente inadequadas, uma vez que os óleos lubrificantes podem penetrar nas paredes internas e atingir facilmente o subsolo, contaminando-º



· Desativados

Os tanques são retirados da atividade por apresentarem falta de vedagem, mas mesmo que não tenham sido desativado por problemas de derrames, esses tanques estão mais sujeitos aos efeitos da corrosão, devido à grande área de contacto com o oxigênio no seu interior. Assim, por uma questão de segurança, recomenda-se que esses tanques sejam removidos, evitando desta forma a formação de atmosferasconfinadas podendo conter vapores inflamáveis, bem como, possibilitar a investigação de prováveis contaminações do solo, ou ainda, evitar a sua reutilização negligente. À remoção destes tanques está implícito um custo elevado e certas empresas, possuidoras deste gênero de tanques, são aconselhadas a preencher o mesmo com material inerte, como a areia por exemplo. O uso de água para os mesmos fins é desaconselhável, dado que os resíduos de combustível existentes no tanque irão contaminá-la, e em caso de derrame por eventuais furos na parede, irão contaminar o solo.







Produtos armazenados e seus respectivos tanques



De acordo com a norma da Petrobrás (N-270, 1997), recomenda-se o tipo de tanque a ser usado de acordo com o produto que vai ser armazenado.

Tanques de tetos flutuantes, teto cônico, para pequena pressão interna :

· Nafta (combustível) e produtos leves de gasolina, petróleo, álcool e gasóleo leve.

Tanques teto cônico com teto flutuante, baixa pressão de teto cônico:

· Gasolina de aviação (GAV).

Tanque sem teto

· Água bruta.

Tanques de teto cônico

Nafta pesada, querosene, querosene de aviação (QAV), gasóleo pesado, resíduo de vácuo, óleo combustível, óleo lubrificante, asfalto e lastro de navio.















Pintura

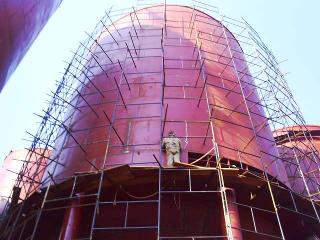

No geral, os tanques de armazenamento são pintados externamente com tinta primária que inibe a corrosão e o acabamento é feito em tinta de esmalte acrílico. O seu interior não precisa de proteção, salvo as estruturas de suporte e chapas no teto, onde é aplicado uma primário com a função de evitar a sua degradação e com acabamento em tinta de esmalte acrílico branco. Os tanques verticais têm os seus corrimãos e proteções pintadas com tinta amarela (cor de referência para este tipo de equipamentos) de esmalte acrílico . verifica-se que o primário tem uma cor avermelhada e o acabamento é feito numa tinta acrílica amarela.



Parque de tanques





Classificação dos parques

Os parques de tanques são classificados em três tipos de acordo com suas capacidades de armazenamento: os pequenos, com capacidade igual ou inferior a 10 mil m³ , os médios com capacidade entre 10 e 40 mil m³ e os grandes que possuem capacidade maior do que 40 mil m³. Esta classificação, porém, não se aplica a tanques utilizados em refinarias e unidades petroquímicas, tais como, oleodutos, terminais, parques industriais, entre outros.
